Муфта стальная в сборе
нержавеющая сталь | AISI 304 | 08Х18Н10

Доставка по
всей России
Работа
по договору
Консультация
по товару

Артикул: 151

Муфта состоит из 4-х частей:

Гайка шлицевая
Штуцер конический
Штуцер резьбовой
Прокладка для муфты

Добавьте товары в корзину

Составные части муфты

Гайка шлицевая

Гайка служит связующим звеном, которая соединяет два штуцера и уплотнение. Снаружи данной гайки находится четыре шлица. Именно благодаря им можно закрутить гайку.

Штуцер конический

Конический штуцер для муфты молочной DIN (стандарт DIN 11851) сделан из нержавеющей стали AISI 304 или AISI 316, он соединяется со штуцером резьбовым и гайкой шлицевой, межу которым находится уплотнение – все это в целиком называется «резьбовым соединением в сборе» или молочная муфта.

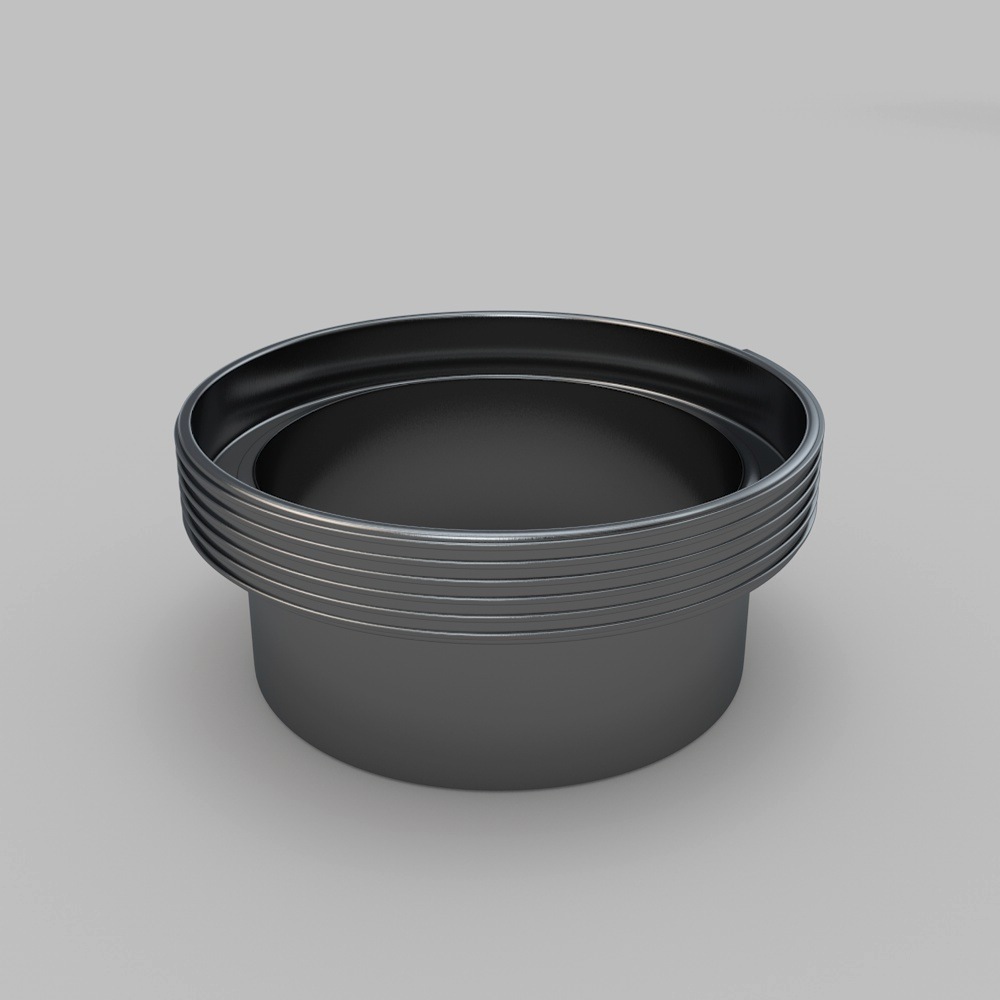

Штуцер резьбовой

Штуцер деталь является частью резьбового соединения в сборе. Поэтому, к ней обязательно должны крепиться с другой стороны штуцер конический и уплотнение, которые зажимаются гайкой шлицевой.

Прокладка для муфты

Материал изготовления данных уплотнений может быть самым разным. Все зависит от необходимых технологических запросов (рабочая среда, давление в трубопроводе, температура и прочее).

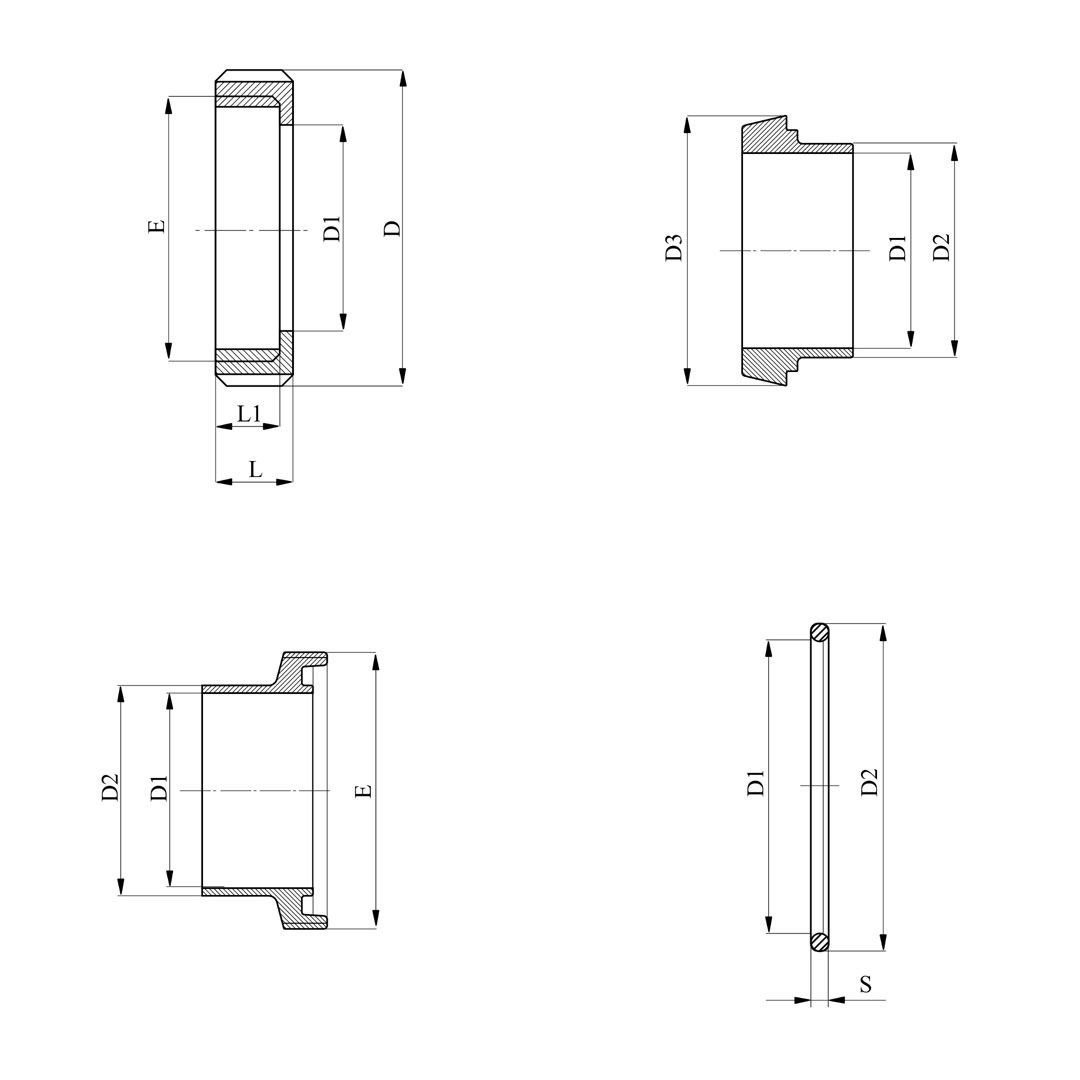

Гайка шлицевая DIN

Ду	D, мм	D1, мм	E, мм	L, мм
10	38	19	Кр28x1/8”	18
15	44	25	Кр34x1/8”	18
20	54	31	Кр44x1/6”	20
25	63	36	Кр52x1/6”	21
32	70	42	Кр58x1/6”	21
40	78	49	Кр65x1/6”	21
50	92	62	Кр78x1/6”	22
65	112	80	Кр95x1/6”	25
80	127	94	Кр110x1/4”	29
100	148	115	Кр130x1/4”	31
125	178	138	Кр160x1/4”	35
150	210	164	Кр190x1/4”	40
200	260	215	Кр240x1/4”	44

Штуцер конический DIN

Ду	D1, мм	D2, мм	D3, мм	L, мм
10	10	13	23	17
15	16	19	29	17
20	20	23	37	18
25	26	29	44	22
32	32	35	50	25
40	38	41	56	26
50	50	53	69	28
65	66	70	86	32
80	81	85	100	37
100	100	104	121	44
125	125	129	150	34
150	150	154	176	37

Штуцер резьбовой

Ду	D1, мм	D2, мм	E, мм	L, мм
10	10	13	Кр 28x1/8”	21
15	16	19	Кр 34x1/8”	21
20	20	23	Кр 44x1/6”	24
25	26	29	Кр 52x1/6”	29
32	32	35	Кр 58x1/6”	32
40	38	41	Кр 65x1/6”	33
50	50	53	Кр 78x1/6”	35
65	66	70	Кр 95x1/6”	40
80	81	85	Кр 110x1/4”	45
100	100	104	Кр 130x1/4”	54
125	125	129	Кр 160x1/4”	46
150	150	154	Кр 190x1/4”	50

Прокладка для муфты

Ду	D1, мм	D2, мм	S, мм
10	12	20	4,5
15	18	26	4,5
20	23	33	4,5
25	30	40	5
32	36	46	5
40	42	52	5
50	54	64	5
65	71	81	5
80	85	95	5
100	104	114	6
125	130	142	7
150	155	167	7

Муфта стальная в сборе

Муфта состоит из 4-х частей:

Гайка шлицевая
Штуцер конический
Штуцер резьбовой
Прокладка для муфты
