CLAMP-комплект
нержавеющий сталь | AISI 304 | 08Х18Н10

Доставка по
всей России
Работа
по договору
Консультация
по товару

Артикул: 152

CLAMP (КЛАМП) - зажимное быстроразъемное соединение (БРС) которое обеспечивает быструю и удобную сборку и разборку трубопроводных соединений при давлении в системе до 10 бар. Основным преимуществом соединения CLAMP является отсутствие застойных зон и возможность быстро и полностью промыть систему трубопровода от продукта. Данное соединение в основном используется в пищевой, фармацевтической и химической промышленностях, а так же там где есть необходимость часто разбирать трубопровод для промывки и дезинфекции.

Для данного соединения доступны различные фитинги и присоединения, такие как: зажимной хомут, штуцер под приварку, штуцер с наружной либо внутренней резьбой, переходники, заглушки, смотровые окна, отводы, тройники, затворы.

Соединения КЛАПМ производится по двум стандартам, немецкому метрическому DIN и Шведскому дюймовому SMS. Основным отличием стандартов является длина штуцеров, по стандарту SMS длина значительно короче, нежели у стандарта DIN.

CLAMP-комплект состоит из 3-х частей

Штуцер нержавеющий
Хомут

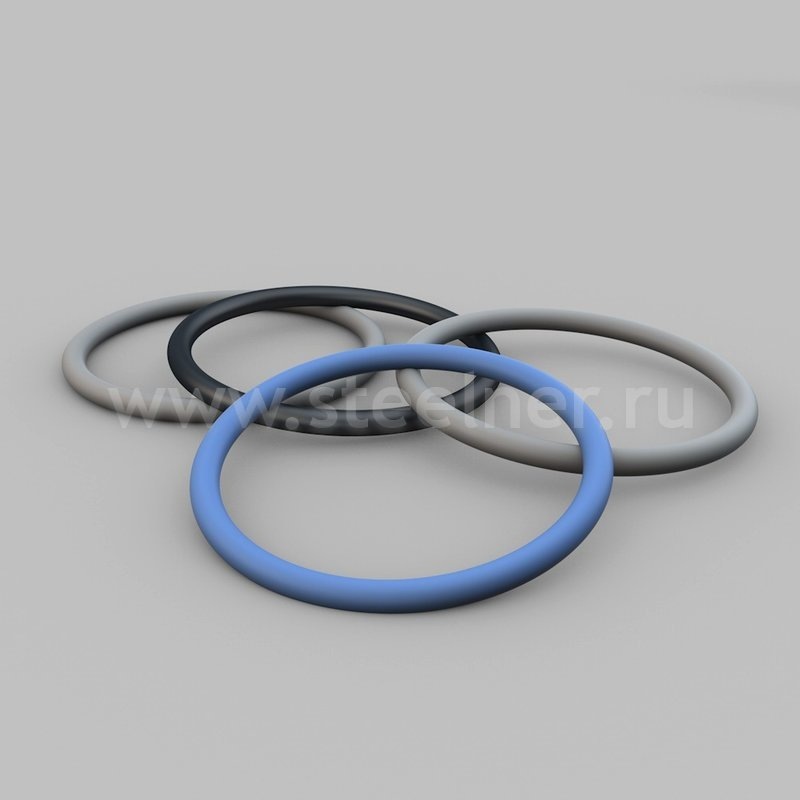

Уплотнение

Добавьте товары в корзину

Уплотнение CLAMP DIN

DN	D1, мм	D2, мм
10	10,2	34
15	16,2	34
20	20,2	34
25	26,2	50,5
32	32,2	50,5
40	38,2	50,5
50	50,2	64
65	66,2	91
80	81,2	106
100	100,2	119
125	125,2	155
150	150,2	183
200	200	233,5

Уплотнение CLAMP SMS

DN	D1, мм	D2, мм
1/2″	16	22
3/4″	16	22
1″	22,8	50,5
1 1/2″	35,8	50,5
2″	48,8	64
2 1/2″	60,5	77,5
3″	73,1	91
4″	97,8	119

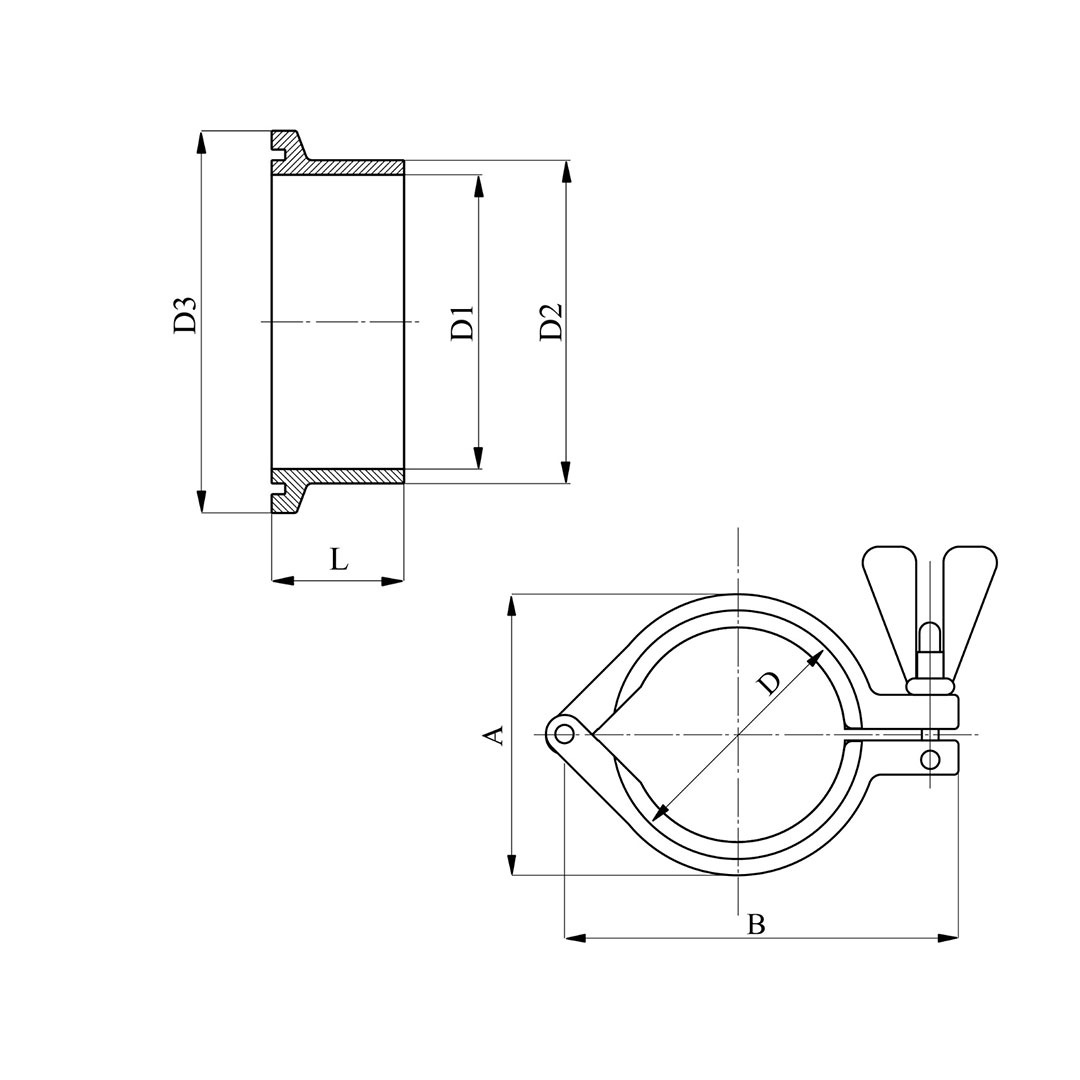

Штуцер DIN

Ду	D1, мм	D2, мм	D3, мм	L, мм
10	10	13	34	18
15	16	19	34	18
20	20	23	34	18
25	26	29	50.5	21.5
32	32	35	50.5	21.5
40	38	41	50.5	21.5
50	50	53	64	21.5
65	66	70	91	28
80	81	85	106	28
100	100	104	119	28
125	125	129	155	28
150	150	154	183	28

Штуцер SMS

DN	D1, мм	D2, мм	D3, мм	L, мм
1/2"	12,7	9,4	25,4	21,5
3/4"	19,1	15,7	25,4	21,5
1"	25,4	22,2	50,4	21,5
1.1/2"	38,1	34,9	50,4	21,5
2"	50,8	47,5	63,9	21,5
2.1/2"	63,5	60,2	77,4	21,5
3"	76,2	72,9	90,9	28,0
4"	101,6	97,4	118,9	28,0

Хомут CLAMP

Ду	Дy	A, мм	B, мм	D, мм
10-20		45	63	34
25-40	1 1/2"	64	88	50.5
50	2"	77	105	64
	2 1/2"	91	123	77.5
65	3"	104	137	91
80		119	155	106
100	4"	132	168	119
125		170	205	155
150		200	235	183

CLAMP-комплект

CLAMP-комплект состоит из 3-х частей

Штуцер нержавеющий
Хомут
Уплотнение
